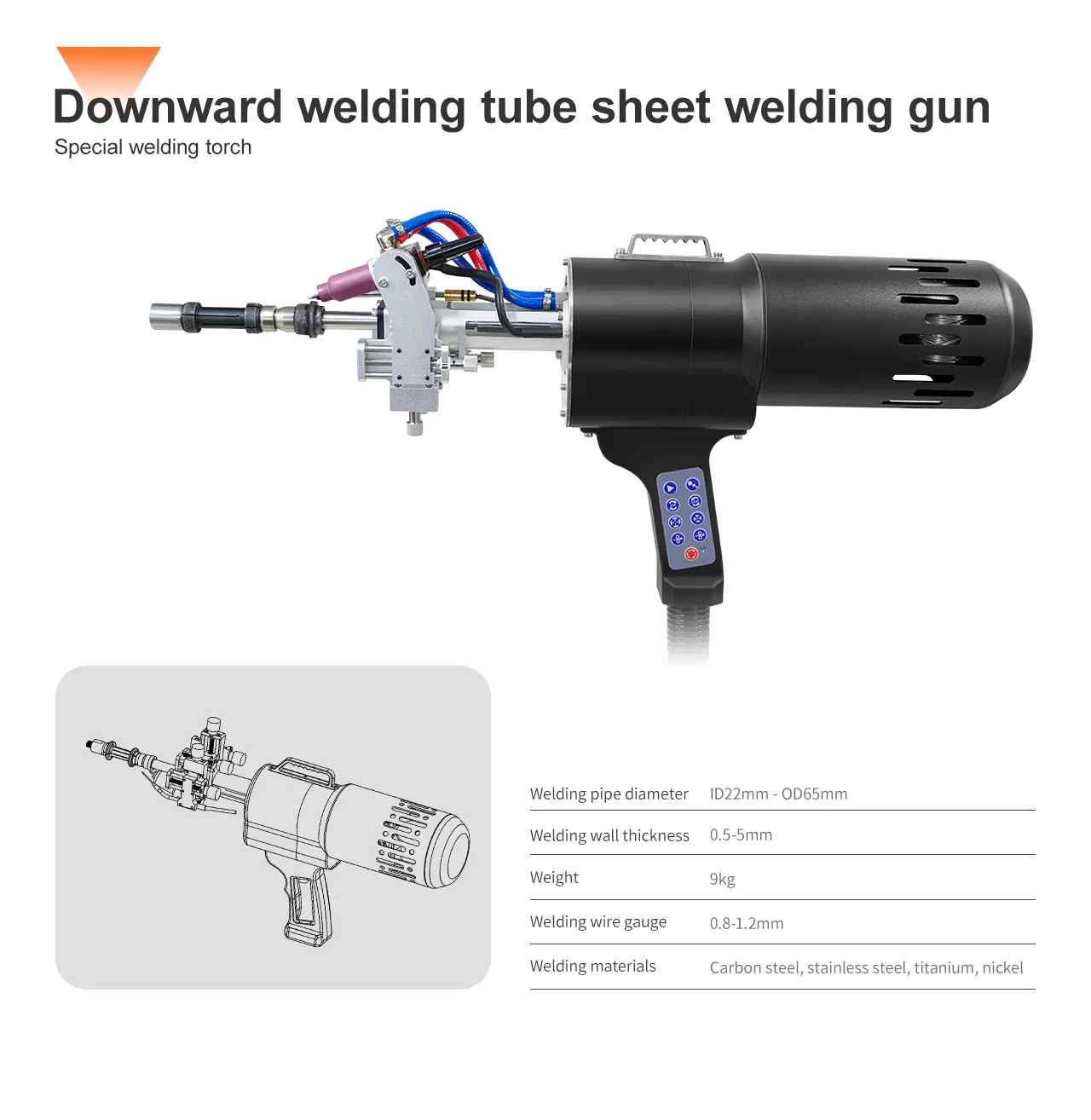

A cabeça de soldagem TBM-65 é uma cabeça de soldagem especial projetada e desenvolvida para soldagem automática em todas as posições de várias conexões tubo-folha. O método de expansão do núcleo pneumático é adotado para fixar a pistola de soldagem no centro do encaixe do tubo, prendê-la firmemente e simplificar a dificuldade da operação de soldagem.
Material de soldagem: aço carbono, aço inoxidável, titânio, níquel, etc.
Espessura da parede de soldagem: ≤5mm
Ângulo de ajuste da cabeça de soldagem: 0-60
Diâmetro do tubo de soldagem: 22mm-65mm
Adotando o método de expansão do núcleo pneumático, a pistola de soldagem pode ser fixada no centro do encaixe do tubo, firmemente presa e simplificando a dificuldade das operações de soldagem
Adequado para extensão de tubo de soldagem 5-10 mm, nivelamento de tubo, auto-fusão e enchimento de arame
O projeto estrutural geral é compacto, com transmissão interna para água e eletricidade, e sem enrolamento do conduíte a 360
Circulação de água de resfriamento, alta taxa de carga temporária do equipamento; O processo de montagem rigoroso garante a operação estável do equipamento
Design ergonômico otimizado, fácil de usar, seguro e confiável
A KEPUNI TBM-65 é uma precision-engineered cabeça de soldagem otimizada para soldagem orbital automática em todas as posições de juntas de chapa tubo a tubo, oferecendo maior precisão e eficiência operacional em aplicações industriais.
Especificações principais:
Espessura da parede de soldagem: 0.5-5mm
Ângulo de ajuste da cabeça de soldagem: 0-60
Diâmetro do tubo de soldagem: 22mm-65mm
Método de resfriamento da cabeça de soldagem: Resfriamento por água circulante
Características avançadas:
Tecnologia de montagem intermediária do cilindro Em comparação com o cilindro tradicional montado na parte traseira, o cilindro montado no centro pode fazer melhor uso do espaço e fornecer suporte para alimentação de fio coaxial.
Tecnologia integrada de alimentação de arame coaxial Coloque o carretel de arame na parte traseira de forma que o arame tenha espaço suficiente na pistola para ser endireitado e o arame saia sem entortar ou entortar, com boa estabilidade.
Módulos ajustáveis Utilizando cinco trilhos deslizantes e um dispositivo de torneamento de 60, a tocha de soldagem e a porta de alimentação do fio podem ser movidas em relação uma à outra e como um todo, e o ângulo de inclinação da tocha de soldagem pode ser ajustado.
Soldagem de passo estreito O design de módulos tridimensionais ajustáveis pode minimizar o espaçamento da ponte do tubo para 6 mm ao soldar matrizes de tubos densos.
Aplicações:
Geração de energia: solda tubos de caldeira, trocadores de calor e condensadores de vapor.
Petroquímica: Repara tubulações de processo e vasos do reator.
HVAC: Fabrica bobinas de resfriamento e juntas de tubos condensadores.
Integrando automação, controles de precisão e design centrado no operador, atendendo aos padrões ASME Seção IX e ISO 15614-1.

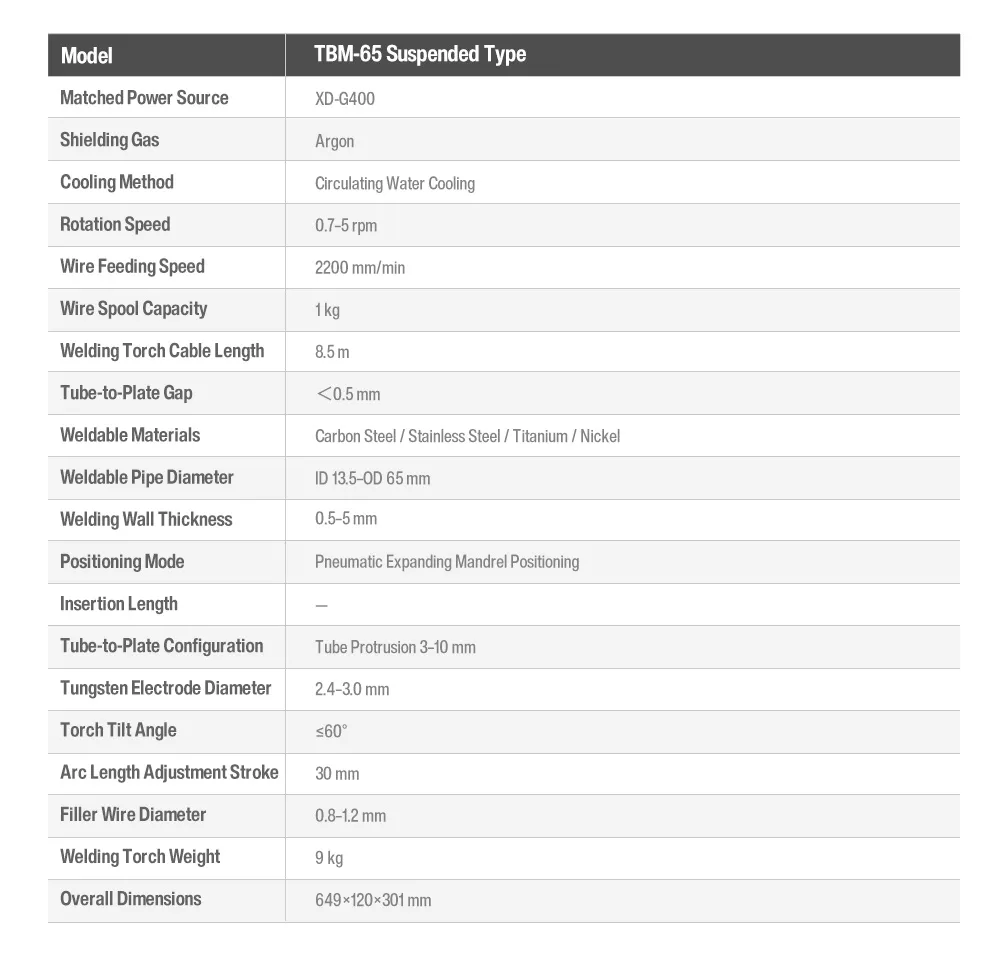

| Modelo | TBM-65 |
| Fonte de alimentação correspondente | XD-G400 |
| Material de soldagem | Aço carbono, aço inoxidável, titânio, níquel |
| Modo de soldagem | Soldagem de cabeça plana, auto-fusão, adição de fio, extensão de tubo 5-10mm |
| Método de localização | Posicionamento de expansão do núcleo pneumático |
| Diâmetro do tubo soldado [mm] | IDΦ22, ODΦ65 |
| Gás de proteção | Argon |
| Velocidade de rotação da tocha de soldagem | 0,7 ~ 5rpm |
| Espessura da parede de soldagem | 0.5-5mm |
| Método de resfriamento da tocha de soldagem | Resfriamento por água circulante |
| Peso sem fio | 9Kg |
| Diâmetro do eletrodo de tungstênio | 2.4-30,0 mm |
| Protrusão do tubo | ≤10Mm |
| Folha de tubo | |
| Especificações do fio de soldagem | 0.8-1.2mm |
| Velocidade máxima de alimentação do fio | 2200 [mm / min] |
| Especificação do tamanho | 649 * 120 * 301mm |
